2.5 м. волновой канал с "Hairpin" согласованием для rd3pn


7elem

 145.400   MHz

 7 elements, millimeters

                        3.000

      0.000     504.017

  344.000     472.156

  447.000     468.043

  928.000     464.043

1031.000     425.021

1725.000     458.982

2474.000     458.048

В левой колонке позиция элемента волнового канала считая от рефлектора, справа половина длины элемента (для активного, включая половину ширины шпильки).

Длина шпильки 54.9 мм, ширина (по центрам) 15 мм.

Элементы диаметром 3 мм.

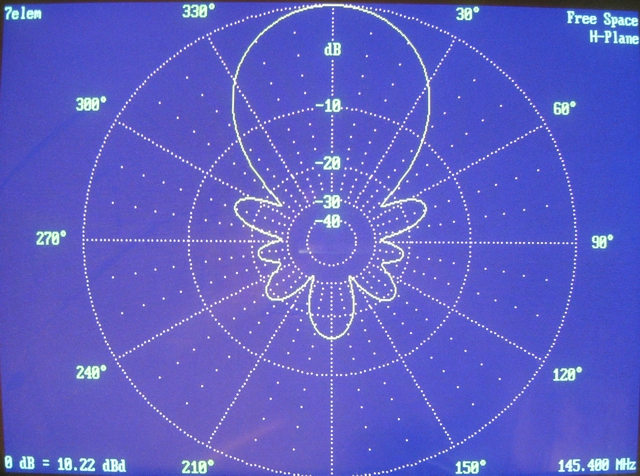

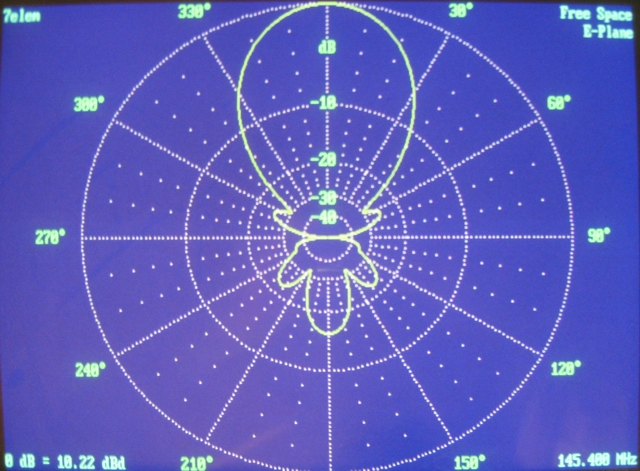

Усиление антенны 10.2 dBd.


25 марта 2009г. 19:52
