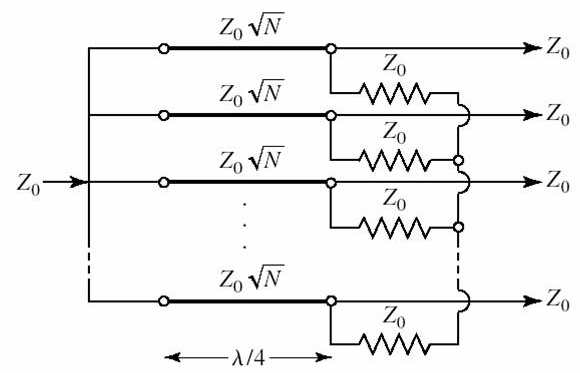

Схема сложения/ разветвления мощности передатчика






Где N - количество ответвлений.

Волновое сопротивление четвертьволнового трансформатора равно:
для двух ответвлений - 75 Ом,
для трех - 86.6 Ома,
для четырех - 100 Ом,
для пяти - 111 Ом,
для шести - 122 Ома,
для семи - 132 Ома,
для восьми - 141 Ом,
для девяти - 150 Ом,
для десяти - 158 Ом.
В диапазоне 23 см. трансформаторы с любым волновым сопротивлением могут выполняться в виде воздушных линий. Проводник над экраном.
19 марта 2009г. 21:43

Комментарии

Дата Имя Позывной Текст
23 марта 2009г. 09:28 ru3pa Схема сложения на четвертьволновых ...
23 марта 2009г. 09:04 ua3psf А если суммировать мощности транзисторных ...
22 марта 2009г. 22:37 ru3pa Для четвертьволновых трансформаторов ...
22 марта 2009г. 11:16 ua3psf А какая полоса пропускания у данной ...
