Четырехэлементный волновой канал (145.5 и 145.43 МГц) с согласованием "Hairpin"


Продолжаю публикацию расчетов антенн волновой канал с согласованием hairpin. Для расчетов использовалась программа "YO", показавшая хорошую сходимость практических результатов с расчетными. Дается описание антенн для частоты 145.500 выполненных из 4 мм проволоки.

Абсолютно лучших антенн на все случаи жизни не существует в природе. Если антенна считается под максимально достижимый коэффициент усиления, то у нее значительно сужается диапазон применимых частот, появляются большие боковые и задний лепестки диаграммы, уменьшается входное сопротивление. Чем меньше входное сопротивление, тем сложнее обеспечить согласование с кабелем. Считается, что наращивать усиление антенны можно при уменьшении входного сопротивления до 6 Ом. При меньшем входном сопротивлении потери в цепях согласования превышают выигрыш в коэффициенте усиления. Я обычно считаю антенны с нижней границей входного сопротивления 12.5 Ом. Это позволяет использовать в качестве согласующего трансформатора сопротивлений бивибратор или hairpin.

Если в качестве целевой функции при проектировании антенны принять максимально "чистую" диаграмму направленности, неминуем проигрыш в усилении, но при этом растет входное сопротивление и расширяется полоса применимых частот антенны.  В данной публикации приводятся размеры четырех вариантов антенны. Варианты отличаются коэффициентом усиления и соответственно "длиной" заднего лепестка. Каждый может выбрать наиболее подходящий вариант, либо максимальное усиление, либо чистая диаграмма направленности. В сложной помеховой обстановке лучше проявит себя антенна с "чистой" диаграммой, для сельской местности подойдет антенна с максимальным усилением.

Hairpin рассчитан под сопротивление кабеля 50 Ом. Если в наличии есть материал для элементов другого диаметра, размеры необходимо уточнять, пишите в личку, дополним табличку.

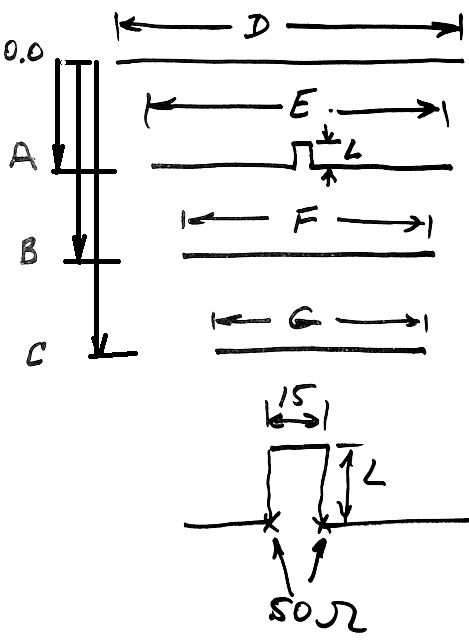

A

B

C

D

E

F

G

L

Кус.

F/B

Диаметр проволоки

1

481

1073

1720

1000

930

936

932

42.8

9.2 dBd

10 dB

4,0

2

510

1067

1735

998

932

936

916

50.2

9.0 dBd

12.5 dB

4,0

3

560

1047

1698

992

938

938

896

60.6

8,5 dBd

16 dB

4,0

4

580

933

1615

1010

952

948

870

54.7

8 dBd

20 dB

4,0

5. 145.43
543
920
1681
1010
956  945 871
 49.2 8 dBd
20 dB
3.0
6.145.43  489 1038
1710
 1001 942  938  927 42.7
9 dBd
14 dB
3.0
 7. 426
969
1595
1002
936
936
 918 41.6
9 dBd
16 dB
 5.0
 8.  476 844
1587
1010
950 940
858
47.5
8 dBd
23 dB
 5.0

Для антенн №№ 7 и 8 межцентровое расстояние проводников шпильки 20 мм.

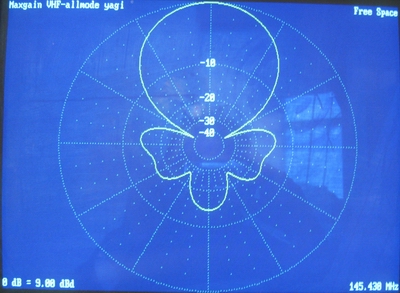

Антенна №5 вертикальная поляризация 8dBd

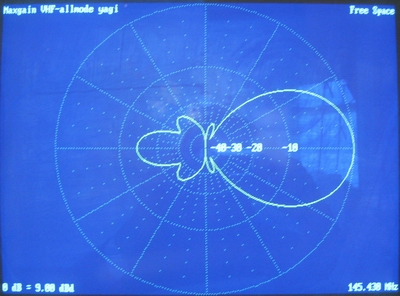

Антенна №5 горизонтальная поляризация 8 dBd

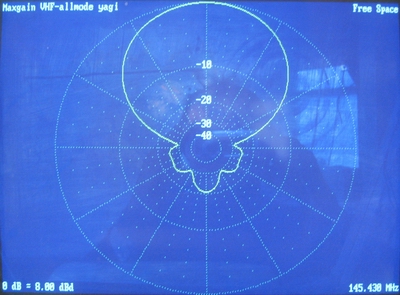

Антенна №6 вертикальная поляризация 9dBd

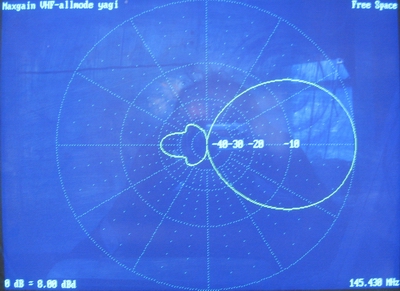

Антенна №6 горизонтальная поляризация 9dBd





73! RU3PA



5 марта 2009г. 12:55
