«Зигзаг удачи» или «Зигзаг у дачи»

Тема антенны К.П. Харченко меня волновала давно, всегда хотелось эту антенну построить на КВ, без рефлектора конечно. Вероятно, под впечатлением старых журналов «Радио» и различных брошюрок с описаниями некогда популярной телевизионной антенны. И нет бы сделать ее на 28 мгц, там хоть габариты вполне вменяемые, так нет, хочется что-то более низкочастотное, а если повезет, то и на несколько диапазонов.

Несколько лет назад предпринял неудачную попытку, но мачта оказалась хлипкой, а провод излишне тяжелый. Подъем не состоялся. На время успокоился, но ждать пришлось недолго. Наконец, в этом году сказал себе, хватит, надо делать. Благо, появилась и 13м мачта от RQUAD, уже можно что-то разместить, пусть и не на заветные 14 МГц)). Немного посчитал, на что можно рассчитывать при моих условиях. Получается антенна с квадратами стороной 4 метра(около 0,375 волны для 28 МГц и почти 0,25 для 21 МГц) и высотой от уровня земли 3 метра. Пришлось немного ужать высоту каждого квадрата на 0,5 метра, что-бы увеличить расстояние до земли. Я не думаю, что это сильно повлияло на общее усиление антенны. Полагаю, она простит вольности и неточности при ее изготовлении. Не простит только одного, что поставил ее в яме (( Для полотна и двухпроводной линии питания был куплен самый дешевый из доступного провода, «Rexant» 0,5 кв.мм. Материал конечно не ахти, омедненный алюминий, но для экспериментов вполне подходит. В последние годы часто применяю его в своих конструкциях. Все мое антенностроение происходит на даче, мест для установки совсем немного. Относительно свободно на самом краю, в овраге, почти болото. Но выбирать особо не приходится, исхожу из того, что есть. Подобрал место, привязал ярусы оттяжек. Несколько пробных подъемов и опусканий пока все подогнал. В принципе, достаточно легко ставится в одиночку, если конечно нигде на зацепится при поднятии. Это не поле для гольфа с аккуратно подстриженной травкой.

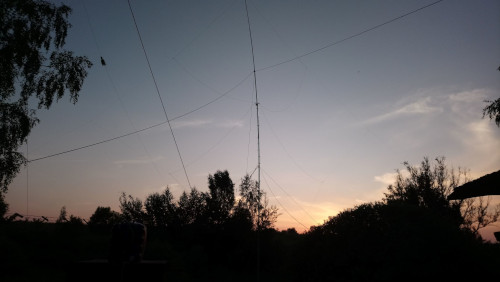

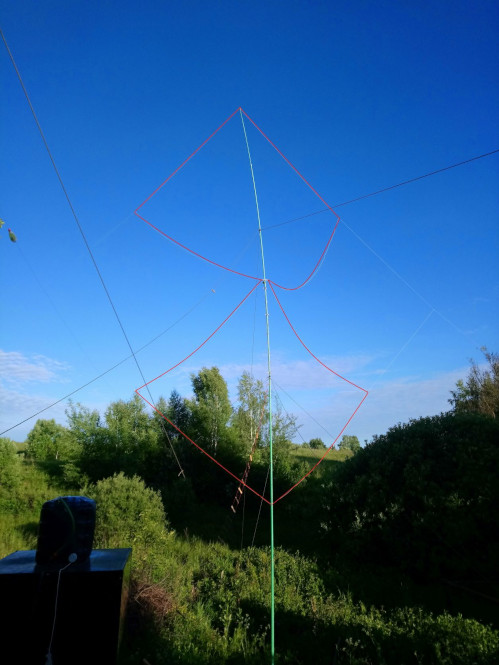

Наконец-то все приготовления завершены, антенна и двухпроводная линия закреплены, подъем. «Гладко было на бумаге, да забыли про овраги», в моем случае это реальный овраг. Зацепился одной из веревочных оттяжек за один из 2-х пней, имеющихся в наличии. Опускаю, устраняю неполадки и снова подъем. На этот раз все прошло удачно. Закрепляю оттяжки мачты и растягиваю шелковой ниткой свою мечту. Конечно, воображение всегда рисовало что-то более грациозное, изящное но что есть, то есть. В конце концов, думаю, на количество связей это особо не повлияет. Приходится далеко отходить по заросшему оврагу, что-бы придать форму и красоту своему зигзагу. Волнительный момент пуска уже близок, стоило ли оно таких потуг? В конце концов не сильно и огорчусь, если наступит разочарование. Зато исполнил давнюю задумку, воплотил в жизнь. Я не преследую каких-то целей в плане практического применения, контесты, DX и пр., для меня это скорее творческий процесс для души, ну а если будет положительный результат, что же, я не против)). Дорога к осуществлению мечты не менее интересна. Что-то я немного отвлекся от сути, прервал процесс установки и испытания. Линия питания около 15 метров, в дачу тянуть не получится, коротко. Ставлю свой походный столик-мольберт снаружи, приношу трансивер и согласующее устройство S-match. Пробую слушать от 18 до 28 МГц, как-то работает, что-то слышу, но вот на сколько плохо/хорошо? Интернета у меня нет и потому оценивать степень работоспособности буду привычным для меня методом, сравнение с другой антенной. Дублет пришлось опустить, мешался установке новой антенны. Поставлю рядышком свой походный вертикал MFJ-2286, но это будет только через неделю. А пока провожу несколько пробных QSO, как обычно CW и 1 ваттом.

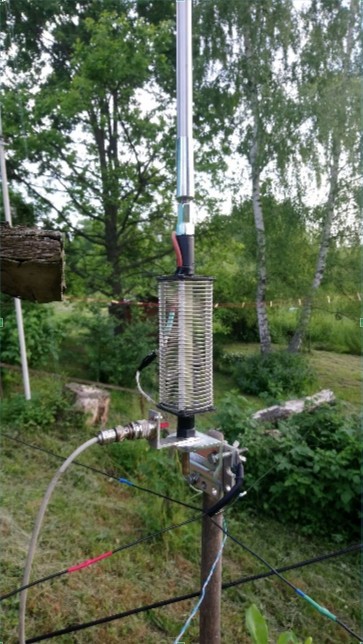

Время летит мухой, неделя прошла. Эталонный четвертьволновый вертикал установлен. Удлиняю воздушную линию питания и затягиваю ее в окно дачи, в более комфортные условия. К трансиверу подключаю обе антенны через простейший коммутатор на тумблере ТВ1-4. Как только мозоль не натер на пальце от бесконечных переключений. Как обычно в выходной идет контест, передачи у всех короткие, приходится успевать)) И так, приступим.

28 Мгц. Слышно Европу, 1 и 9 районы России, Казахстан. Зигзаг выигрывает у вертикала до 1-3 баллов. Очень удобно оценивать работу антенн по постоянно работающим маякам. Жаль нет хорошего прохождения на DX.

24 Мгц. Станций немного: Венгрия, Италия, Испания, Швеция. Здесь преимущество зигзага в 2 балла.

21 Мгц. Очень много станций от Европы до Японии. Зигзаг показывает себя с явным преимуществом от 1 до 3 баллов. Некоторые станции JA принимал одинаково на обе антенны или до 1 балла на вертикал слабее.

18 Мгц. Здесь все немного хуже, 1-2 балла в пользу зигзага. В процессе наблюдения иногда буквально в течении минуты такой-же выигрыш показывал вертикал.

Да я как-то особо и не рассчитывал на ее эффективность в этом диапазоне. Забыл указать что направление антенны запад-восток.



Если поставить в открытом поле то наверняка заработает намного лучше. Для любой антенны высота и открытое пространство это лучшая среда. Сейчас нижний квадрат, наполовину как минимум, смотрит в склон оврага. Конструкция стоит того что-бы ее делать, приятно порадовала своей работой. Жаль высота мачты не позволяется сделать на 14 МГц. Использовал до этого различные варианты диполей, дельт, L.W и вертикалов и все они работают приблизительно одинаково. Эта антенна позволяет прочувствовать разницу. В первую очередь это мои личные ощущения, ни каких точных данных, расчетов с диаграммами излучения компьютерного моделирования. Исключительно все на слух. Антенну пока не разбираю, надо набрать статистики, особенно на дальних станциях. Поработаю некоторое время, познакомлюсь с ней получше)). Ну вот одной мечтой и меньше стало, что там дальше на очереди?)) Надеюсь окажется не менее интересное и обязательно простое в исполнении и не требующее больших денежных вложений.
До сих пор мне это удавалось.

19.06.2023г. 73!
Евгений RX3PR
